Anteproyecto · IESTP Alto Huallaga · Tocache, San Martín

Galpón de aves Tocache

Módulo avícola de 7,00 × 21,00 m para 770 pollos de carne y 262 gallinas de postura, con ventilación natural cruzada y sobretecho ventilado para el clima de la selva alta.

Ver recorrido interior Abrir visor 3D

Galpón: 147m²
Pollos de carne: 770
Gallinas de postura: 262
Alero · cumbrera: 3,20 · 4,00m
Predio: 27 × 13m

Recorridos internos

Caminata a la altura de los ojos por las dos zonas de crianza, separadas por el tabique de bioseguridad. El personal ingresa con mameluco, botas, guantes, cofia y mascarilla.

Recorrido · zona A, pollo de carneEntrada por la puerta P-1, junto a la criadora, entre platos y chupones, hasta el tabique de bioseguridad.

Recorrido en preparación

Recorrido · zona B, posturaDesde el tabique hacia los nidales, el comedero de canal y las perchas sobre la rejilla.

Vistas del anteproyecto

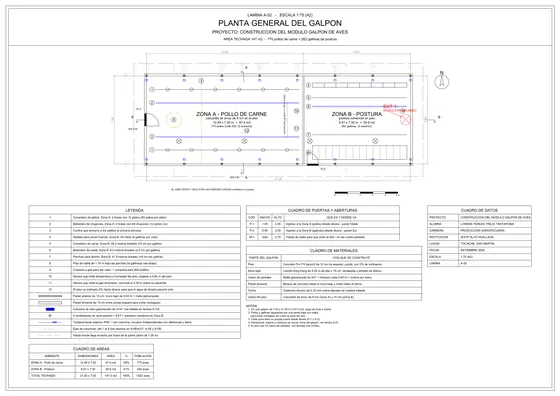

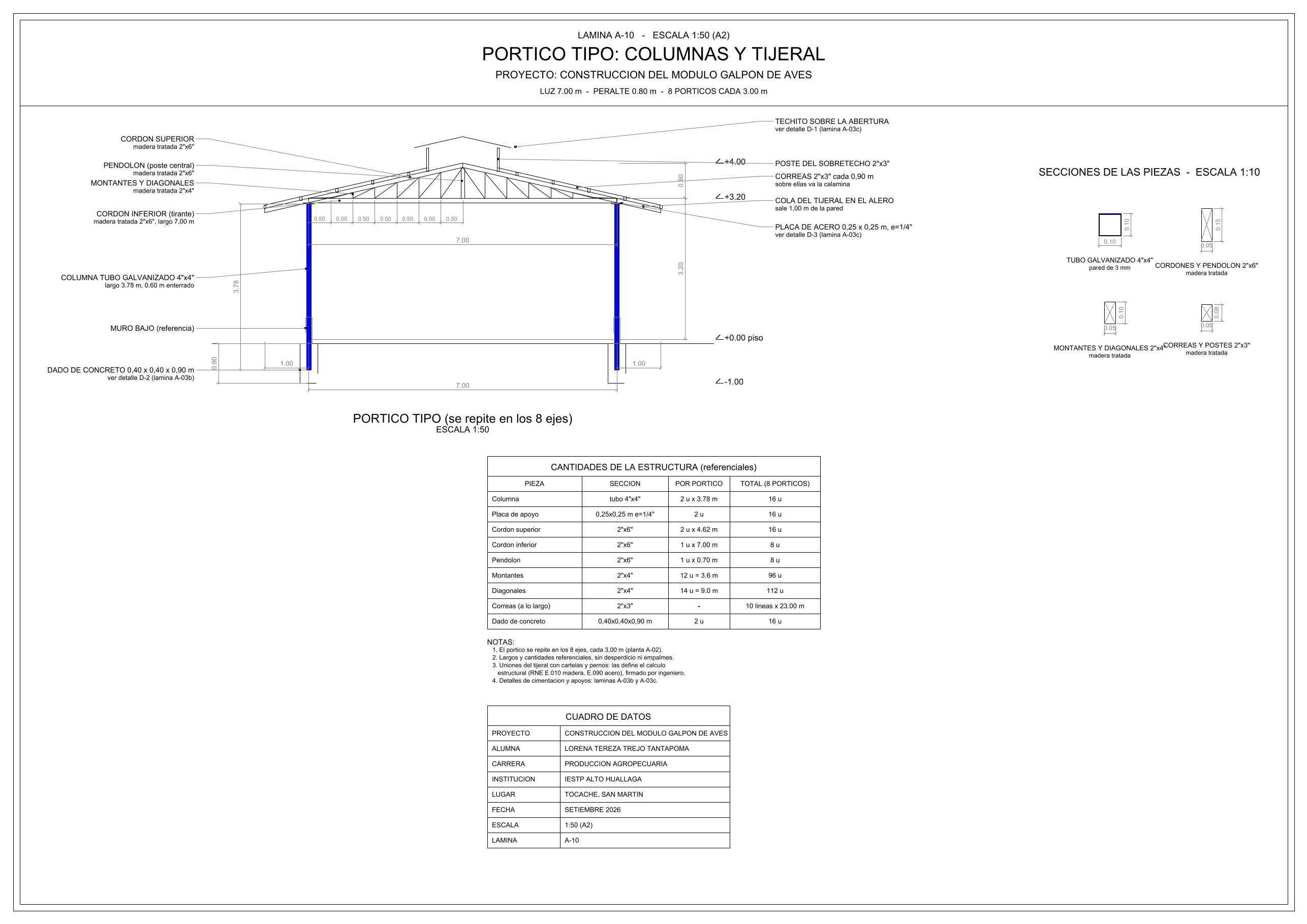

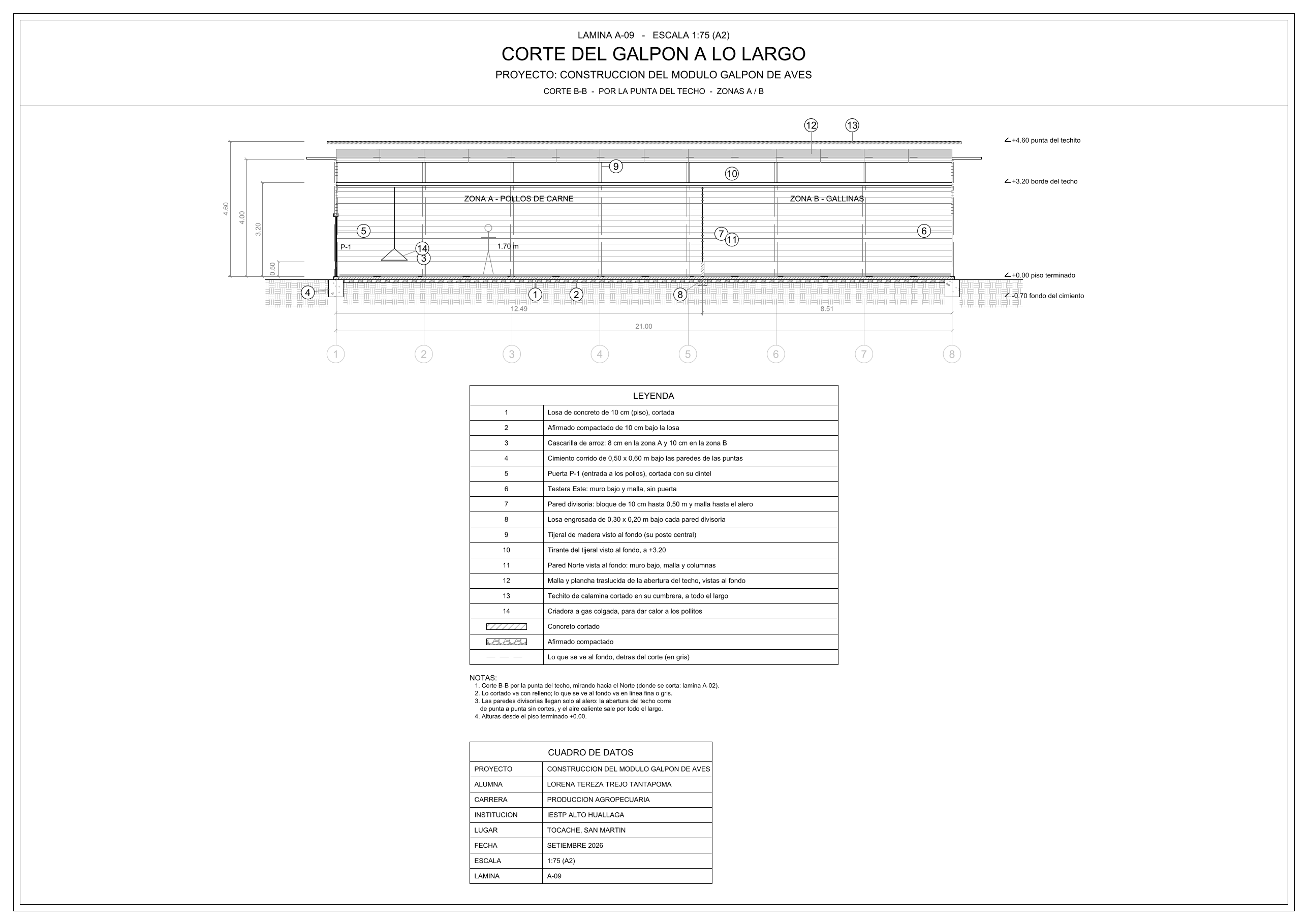

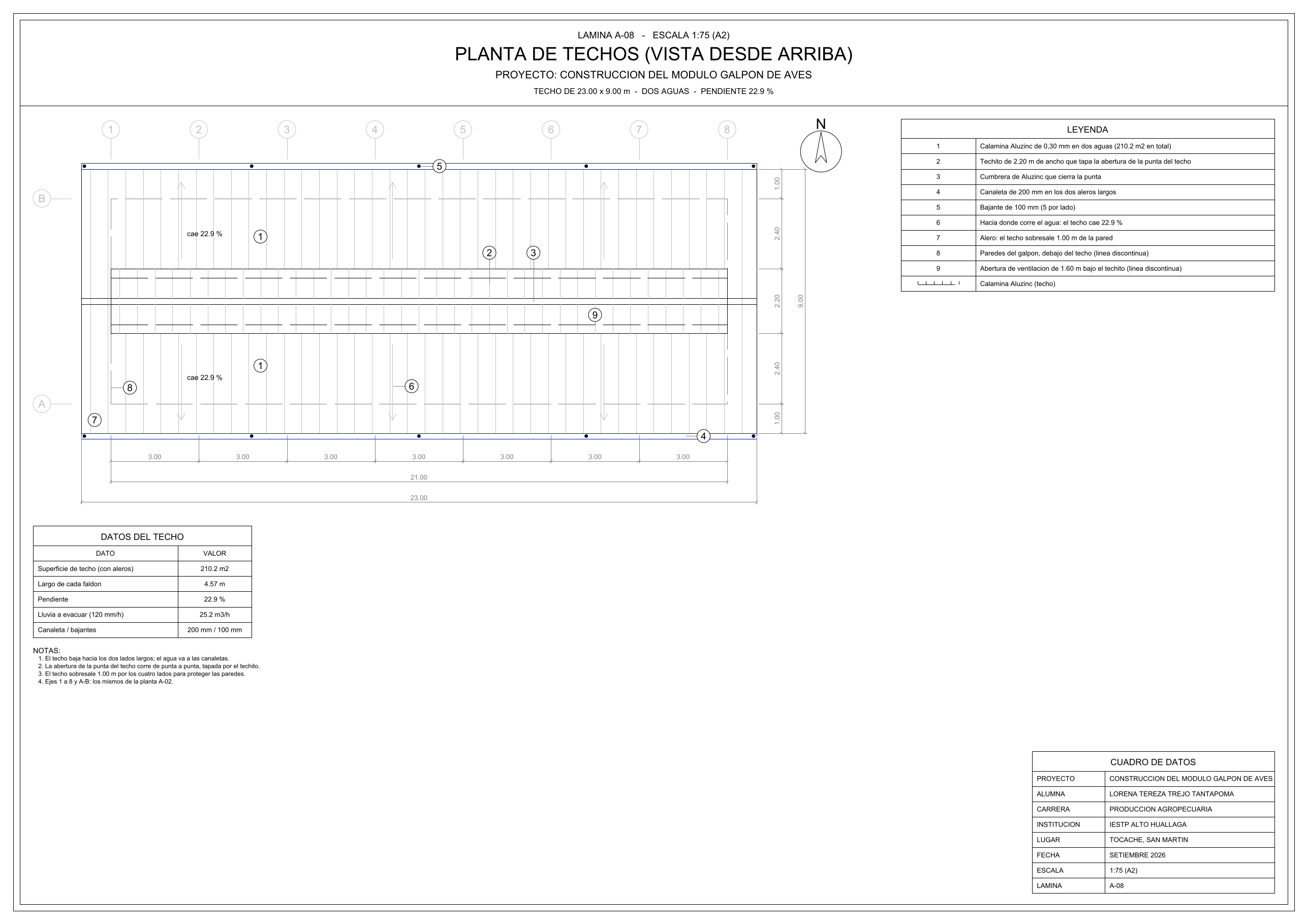

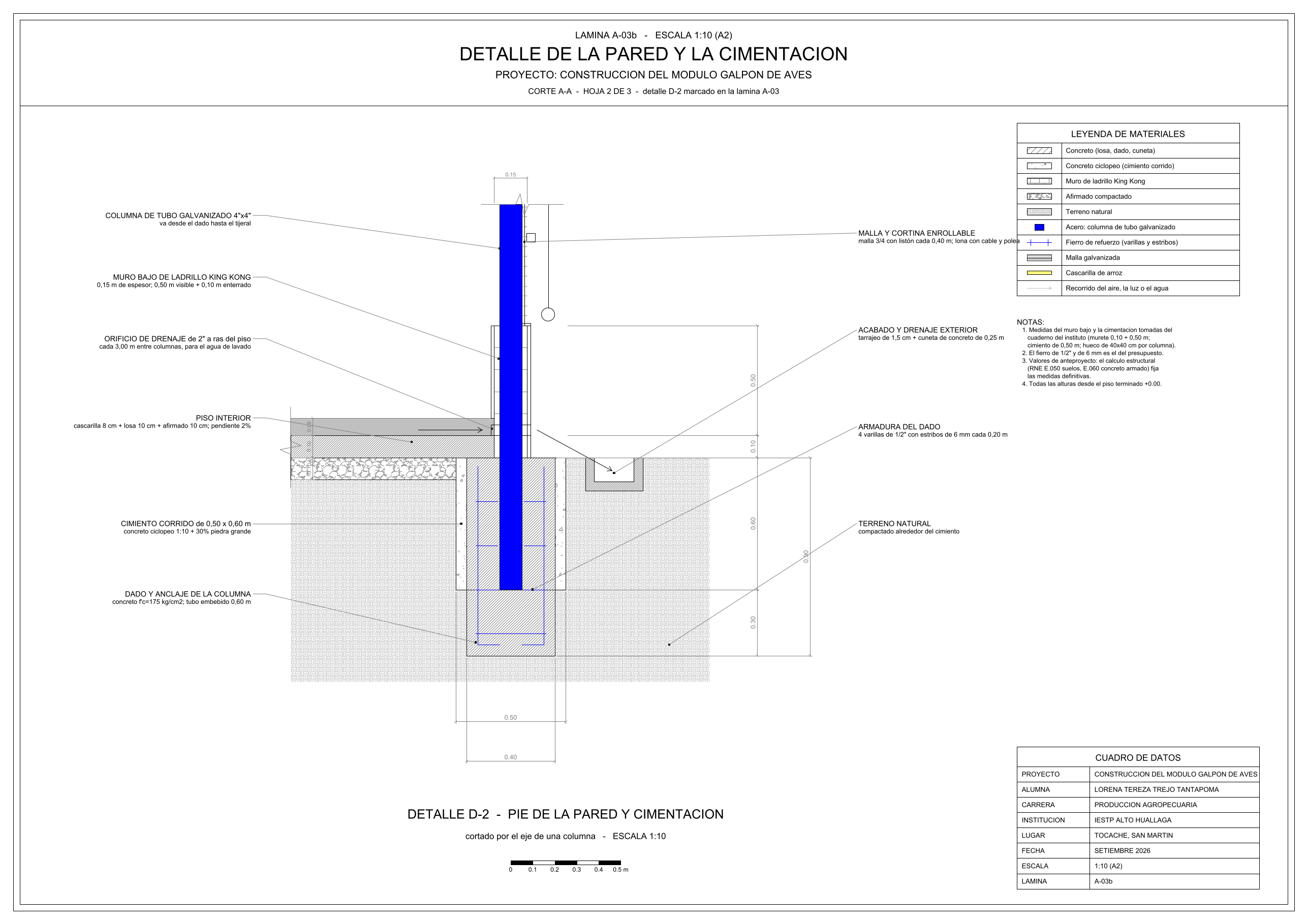

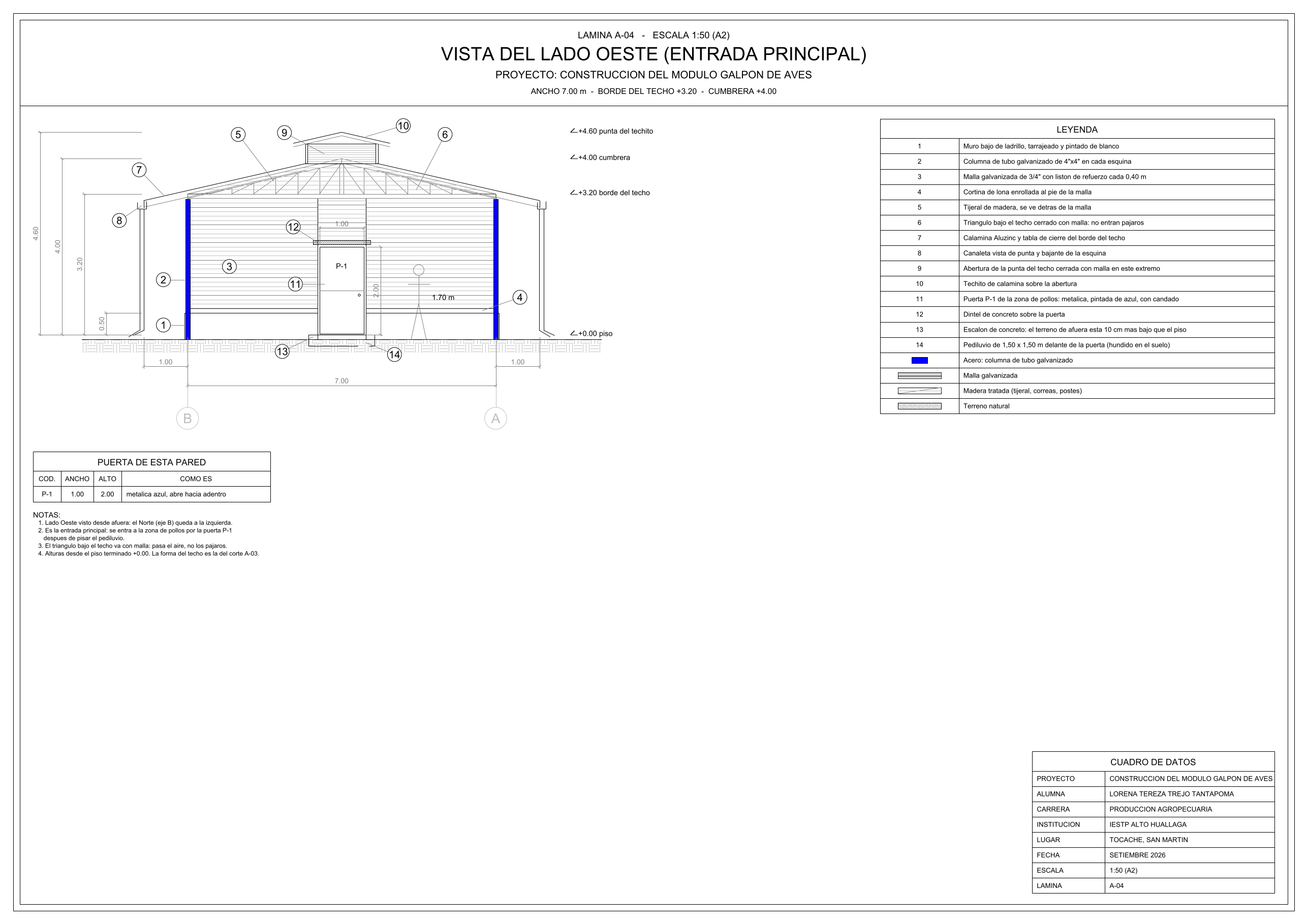

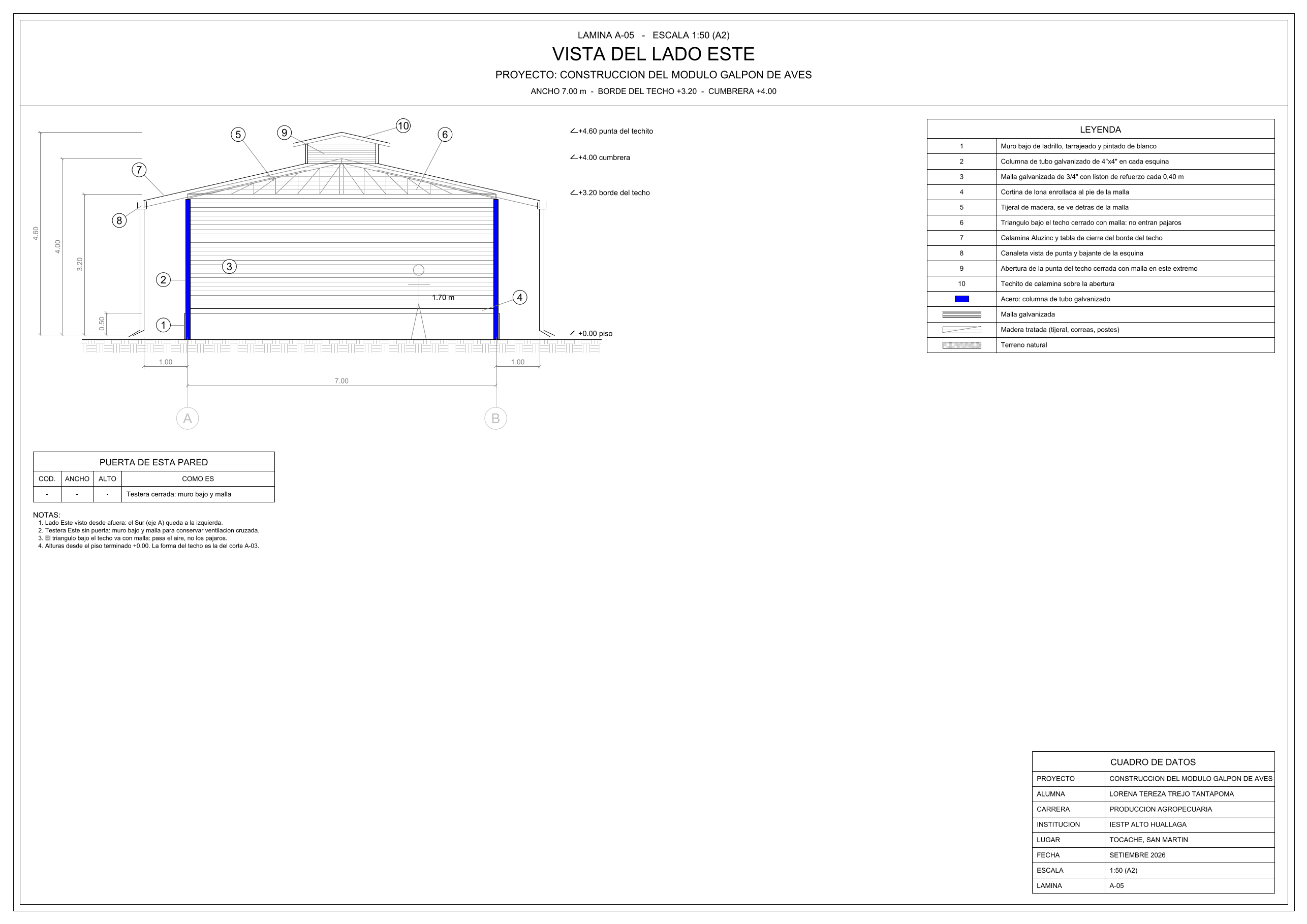

Seis vistas generadas del modelo 3D con las medidas de los planos A-01 a A-10. Toca una imagen para verla completa.

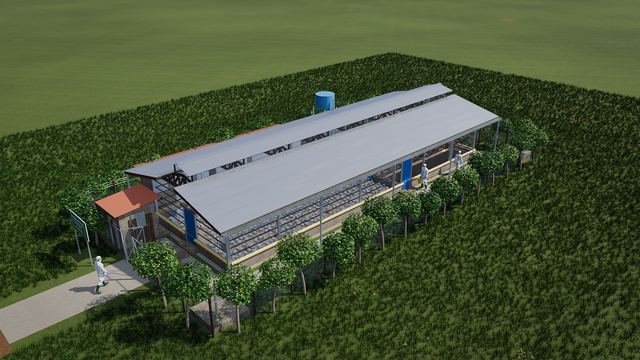

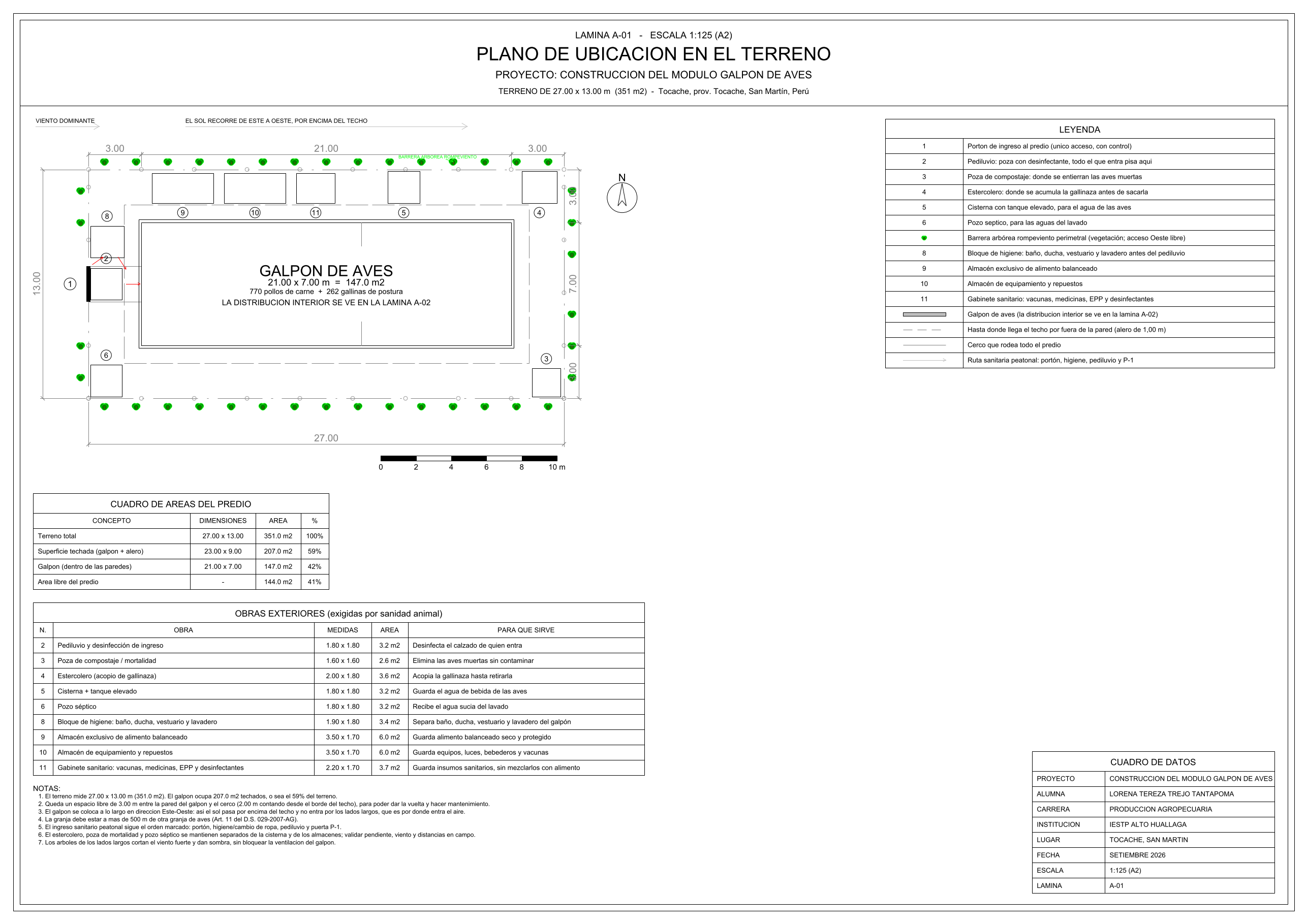

**Vista aérea desde el suroeste**Predio de 27,00 × 13,00 m con el galpón, las obras de bioseguridad de la lámina A-01 y la barrera arbórea.

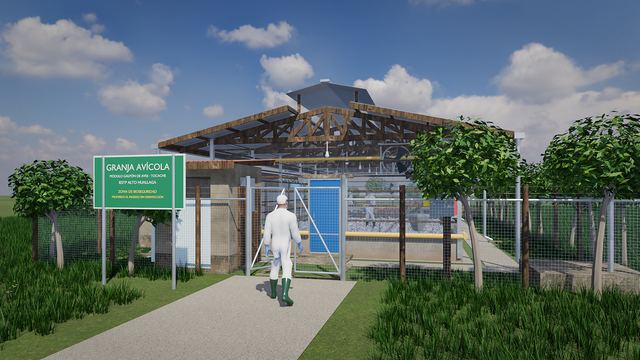

**Ingreso principal · lado oeste**Portón, pediluvio, bloque de higiene y puerta P-1: la ruta sanitaria de entrada.

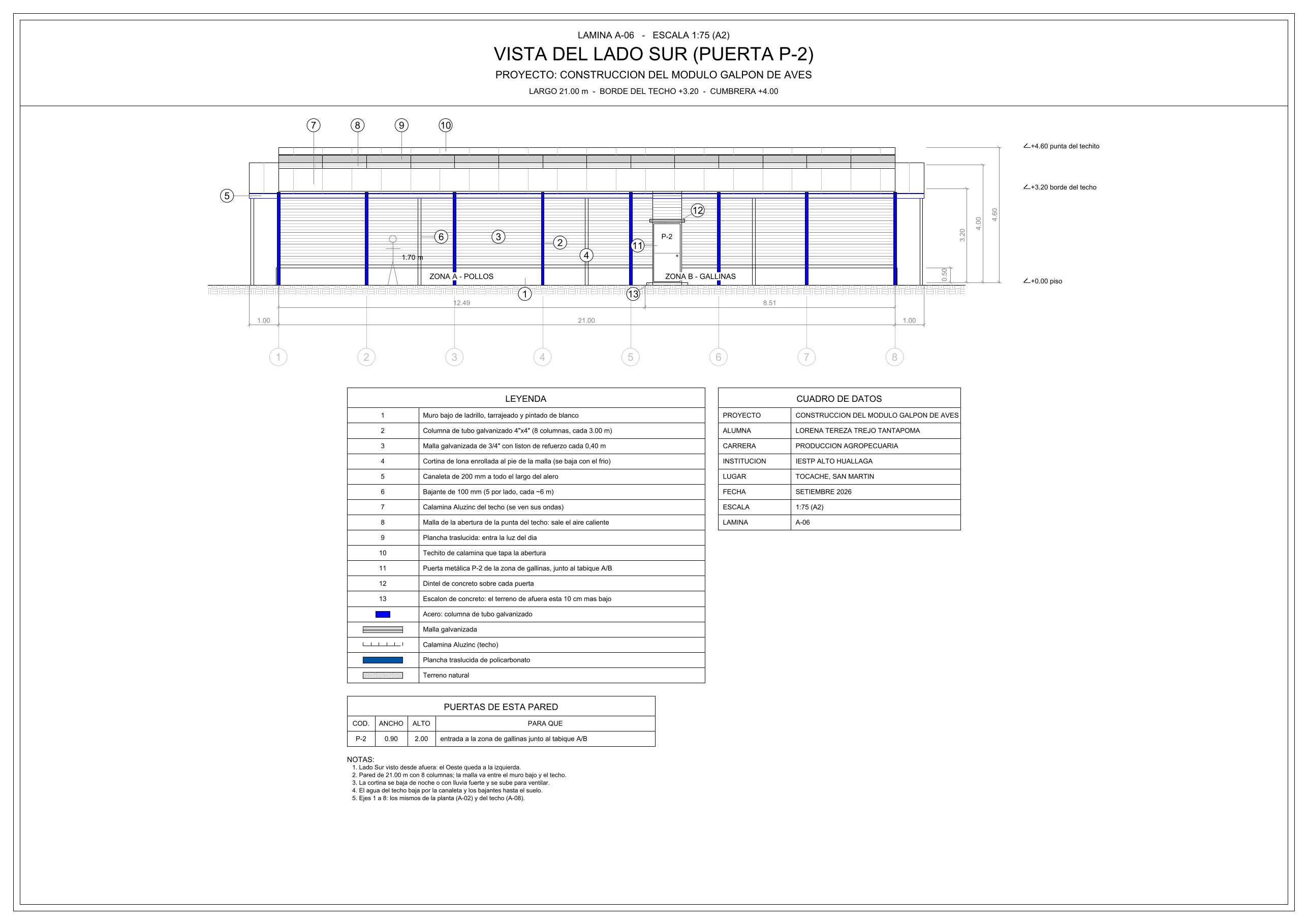

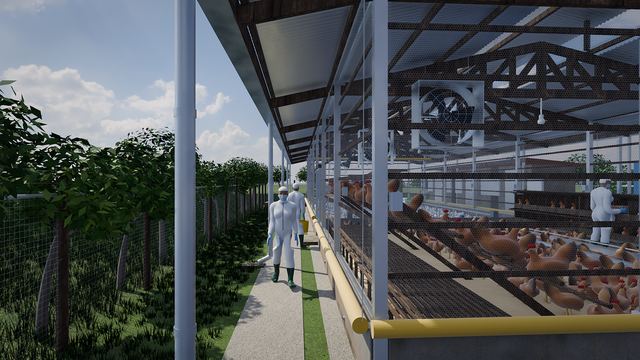

**Lado sur bajo el alero**Alero de 1,00 m, canaleta y bajantes, cuneta, malla galvanizada con listón cada 0,40 m y cortina enrollada.

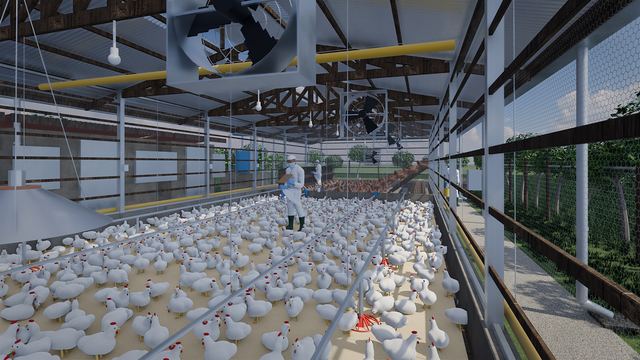

**Interior · zona A, pollo de carne**770 pollos Cobb 500 (día 21), 2 líneas de platos y 2 de chupones.

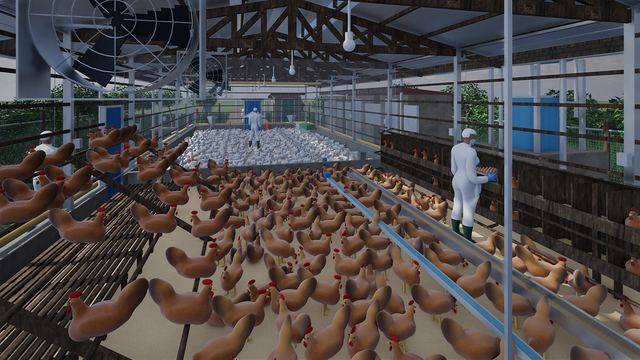

**Interior · zona B, postura**262 gallinas: 44 nidos, comedero y bebedero de canal, perchas sobre rejilla.

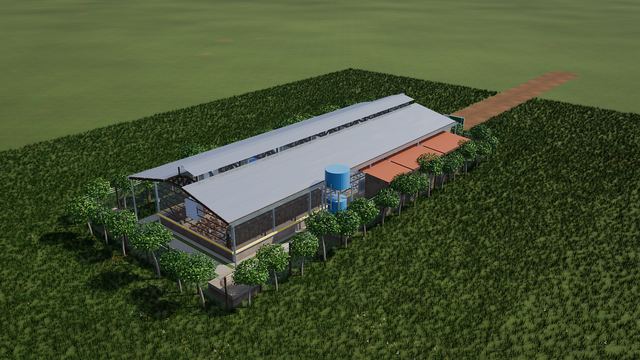

**Vista aérea desde el noreste**Almacenes, cisterna con tanque elevado, estercolero y sobretecho ventilado.

Visor 3D del modelo

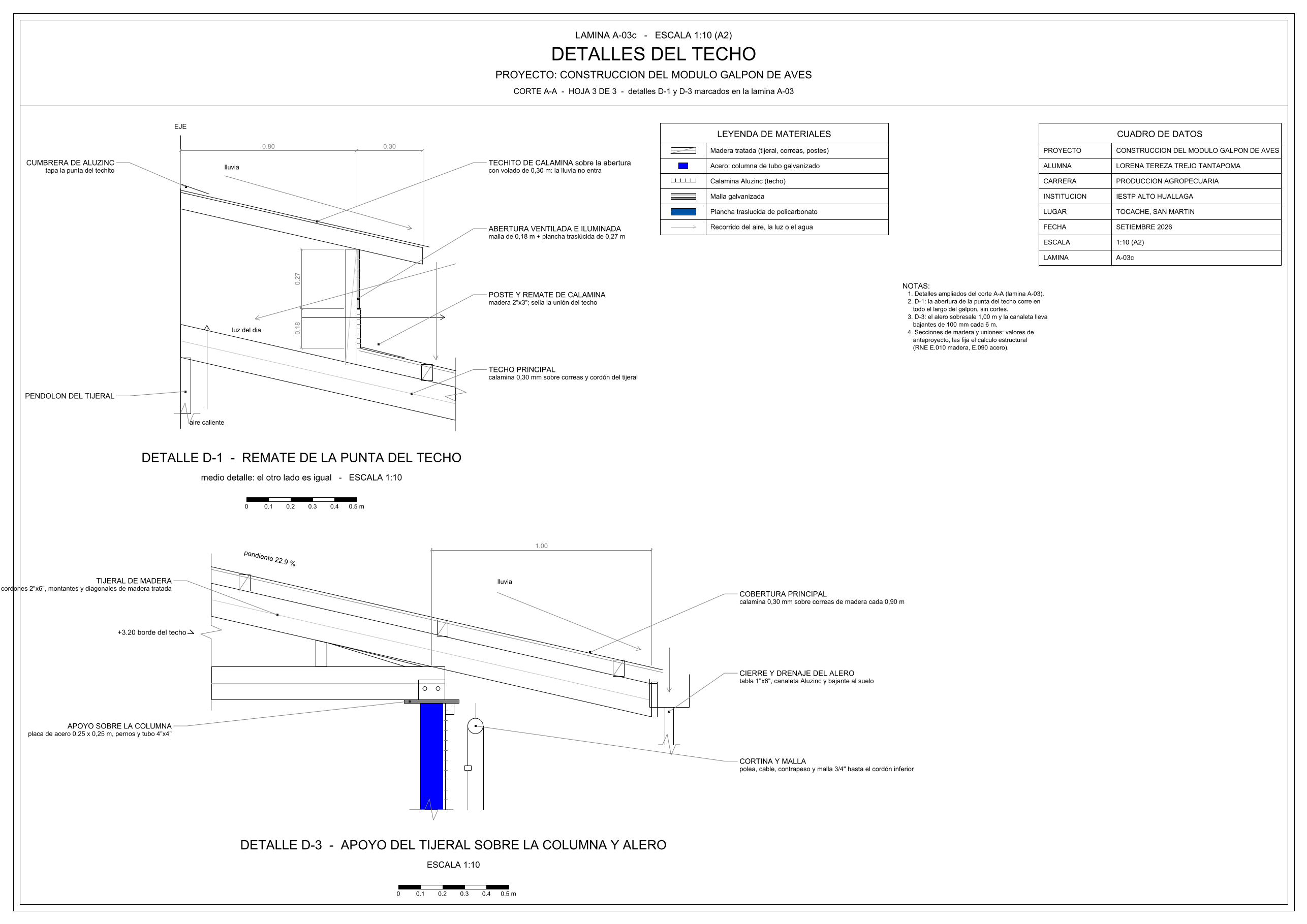

Recorre el galpón en el navegador: gira, acerca y entra a cada zona. Enciende o apaga capas (techo, estructura, equipos, aves) y mira el corte transversal de la lámina A-03.
